GPX-wandelkaarten maken uMap

tools

Omdat ik op zoek was naar een manier om mijn GR-wandelingen samen op een digitale kaart te visualiseren, heb ik een paar systemen uitgeprobeerd. De belangrijkste vereisten waren: meerdere gpx-bestanden samen op één kaart weergeven, als route, en aan die routes steeds etappes kunnen toevoegen.

Mijn eerste keuze, My Maps van Google, werkt op zich prima. Helaas is die wel begrensd tot 10 lagen, wat op termijn vervelend kan zijn, omdat ik van plan ben verschillende GRs te wandelen. Ondanks het gebruiksgemak schrok me dat af.

Uiteindelijk ging ik voor uMap, een opensourceproduct gebaseerd op openstreetmap. Helemaal gratis dus! Je kunt er heldere kaarten mee maken, en ook verschillende achtergronden kiezen. Ik leg hieronder kort hoe je dat aanpakt.

Maak eerst een account aan op uMap. Dat kan via bv. je Twitter- of Github-account, maar ik maakte een profiel aan op Openstreetmap (het onderste icoontje).

Download de gpx-bestanden van je wandeling, bv. uit Strava of Runkeeper.

Maak een nieuwe kaart.

Je kunt meteen al enkele basiszaken aanpassen die voor alle kaartelementen geldig zullen zijn. Klik op het tandwieltje om de kaartinstellingen aan te passen:

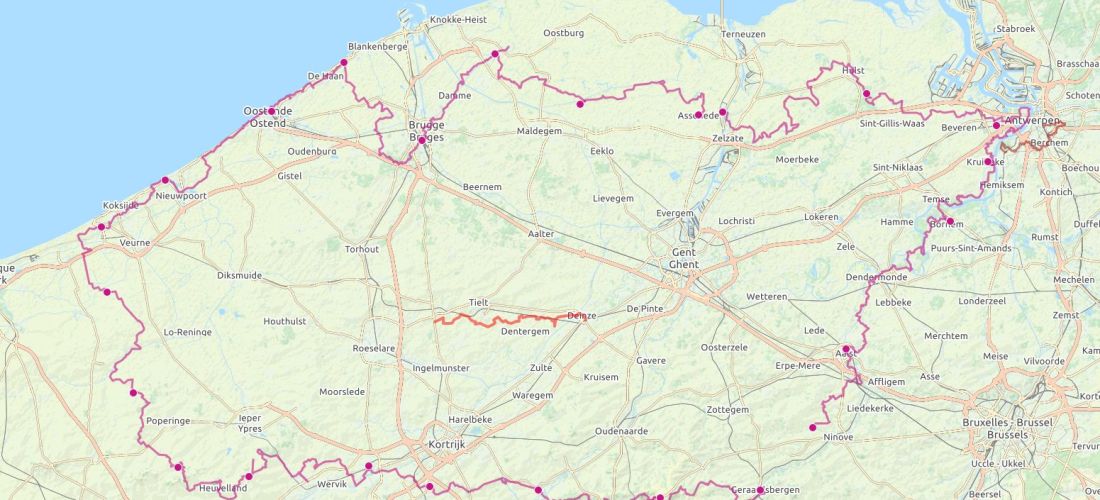

In de kaarten hierboven heb ik de vorm van het icoontje gewijzigd van een druppel naar een cirkel, omdat die minder groot zijn:

Vergelijk zelf standaard, druppel, kopspeld en cirkel.

Importeer dan één gpx-bestand van een bepaalde GR in een nieuwe laag. Klik daartoe op het uploadpijltje:

Het resultaat zie je meteen op de kaart:

Nu kun je andere etappes van dezelfde GR-ronde toevoegen. Klik opnieuw op het uploadpijltje, en selecter alle andere etappes. Selecteer als laag de laag die je eerder importeerde.

Het resultaat zie je meteen:

Pas nu de naam van de laag aan. Klik op het cylinder-icoontje, en dan op het potloodje naast de laag.

Dan kun je de naam, de kleur, de lijndikte, de beschrijving enz. aanpassen:

Het resultaat is er meteen:

De segmenten in één laag kun je geen aparte kleuren geven. Ik heb even overwogen alle etappes als aparte lagen te importeren, maar dan heb je geen duidelijke laag met een naam meer. Daarom voegde ik de eind- en beginpunten manueel toe.

Klik op het bovenste icoontje om een punt toe te voegen, en kies het punt op de kaart.

Als je er vervolgens op klikt, kun je er de eigenschappen van aanpassen:

Zorg ervoor dat de cirkels mee in de laag van de bedoelde GR zitten:

Als je de lijndikte van de ronde niet te groot zet, kun je ze perfect zien:

Het kaarttype kun je wijzigen via het kaarticoontje rechts.

Geef de kaart ook een naam:

Sla af en toe je kaart op.

Refresh eens (F5), en dan zie je, als je op een etappe klikt, de eigenschappen ervan.

Het label kun je steeds wijzigen. Klik op lagen aanpassen, en dan op het lijsticoontje naast het vuilbakje van de laag die je wil bewerken:

Dan kun je er bv. de afstand aan toevoegen:

Wil je een andere GR toevoegen, begin dan met één gpx van die nieuwe route, en importeer die als nieuwe laag:

Daarna volg je dezelfde stappen als voorheen.

Druk je na afloop op het cylindericoontje rechts, dan zie je onder “gegevens doorbladeren” een overzicht van de segmenten van een bepaalde ronde. Je kunt er meteen naartoe zoomen.

Je moet er even je verstand bijhouden, maar het resultaat mag gezien zijn.
